Spann-Box® gr.30 con profilo ad arco

Caratteristiche

Alloggiamento in plastica Profilo assiale Profilo a C per catene fino a 15 mm di larghezza complessiva Possibilità di regolazione 30 mm Tre molle di compressione precaricate, corsa di tensionamento 40 mm

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

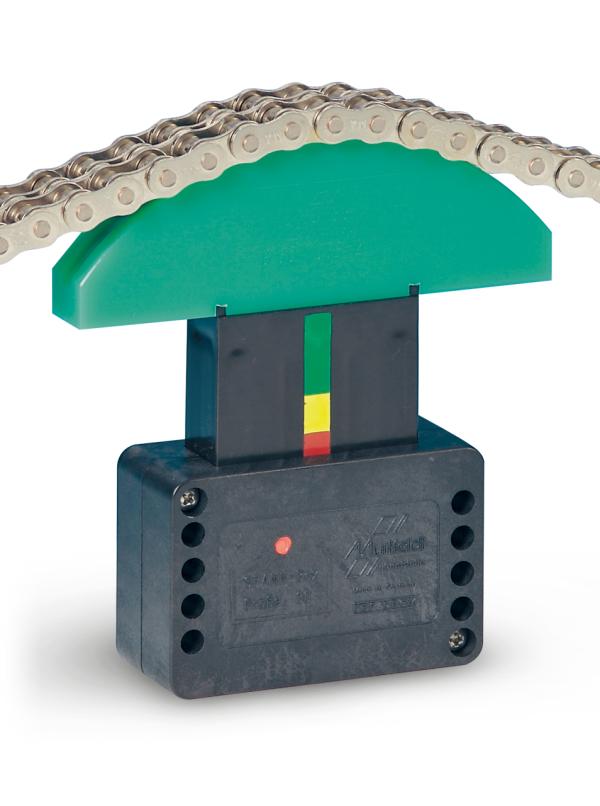

Spann-Box® gr.30 con profilo ad arco - Tendicatena per catene a rulli - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

No. catena DIN 8187 B numero identificazione articolo CAD
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 4C-1 (U-Profil) (ASA/JIS 25) 20 291030001
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 291030023
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291030002
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291030003
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291030004
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 20 291030005
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291030006
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291030007
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291030008
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291030009
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291030010
forza di tensionamento leggera DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-3) 35 291030011
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 4C-1 (U-Profil) (ASA/JIS 25) 20 291030012
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 20 291030024
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 20 291030013
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 20 291030014
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 20 291030015
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 20 291030016
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 20 291030017
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 20 291030018
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 25 291030019
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 30 291030020
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 06C-3 (ASA/JIS 35-3) 25 291030021
forza di tensionamento pesante DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-3) 35 291030022
forza di tensionamento leggera DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 281030001
forza di tensionamento leggera DIN 8187 DIN 8187 - 08B-1 20 281030003
forza di tensionamento leggera DIN 8187 DIN 8187 - 10B-1 20 281030005
forza di tensionamento leggera DIN 8187 DIN 8187 - 12B-1 20 281030007
forza di tensionamento leggera DIN 8187 DIN 8187 - 16B-1 20 281030009
forza di tensionamento leggera DIN 8187 DIN 8187 - 05B-2 20 281030011
forza di tensionamento leggera DIN 8187 DIN 8187 - 06B-2 20 281030013
forza di tensionamento leggera DIN 8187 DIN 8187 - 08B-2 20 281030015
forza di tensionamento leggera DIN 8187 DIN 8187 - 10B-2 25 281030017
forza di tensionamento leggera DIN 8187 DIN 8187 - 12B-2 30 281030019
forza di tensionamento leggera DIN 8187 DIN 8187 - 05B-3 20 281030021
forza di tensionamento leggera DIN 8187 DIN 8187 - 06B-3 25 281030023
forza di tensionamento leggera DIN 8187 DIN 8187 - 08B-3 30 281030025
forza di tensionamento leggera DIN 8187 DIN 8187 - 10B-3 40 281030027
forza di tensionamento leggera DIN 8187 DIN 8187 - 12B-3 45 281030029
forza di tensionamento pesante DIN 8187 DIN 8187 - ≤ 06B-1 (U-Profil) 20 281030002
forza di tensionamento pesante DIN 8187 DIN 8187 - 08B-1 20 281030004
forza di tensionamento pesante DIN 8187 DIN 8187 - 10B-1 20 281030006
forza di tensionamento pesante DIN 8187 DIN 8187 - 12B-1 20 281030008
forza di tensionamento pesante DIN 8187 DIN 8187 - 16B-1 20 281030010
forza di tensionamento pesante DIN 8187 DIN 8187 - 05B-2 20 281030012
forza di tensionamento pesante DIN 8187 DIN 8187 - 06B-2 20 281030014
forza di tensionamento pesante DIN 8187 DIN 8187 - 08B-2 20 281030016
forza di tensionamento pesante DIN 8187 DIN 8187 - 10B-2 25 281030018
forza di tensionamento pesante DIN 8187 DIN 8187 - 12B-2 30 281030020
forza di tensionamento pesante DIN 8187 DIN 8187 - 05B-3 20 281030022
forza di tensionamento pesante DIN 8187 DIN 8187 - 06B-3 25 281030024
forza di tensionamento pesante DIN 8187 DIN 8187 - 08B-3 30 281030026
forza di tensionamento pesante DIN 8187 DIN 8187 - 10B-3 40 281030028
forza di tensionamento pesante DIN 8187 DIN 8187 - 12B-3 45 281030030

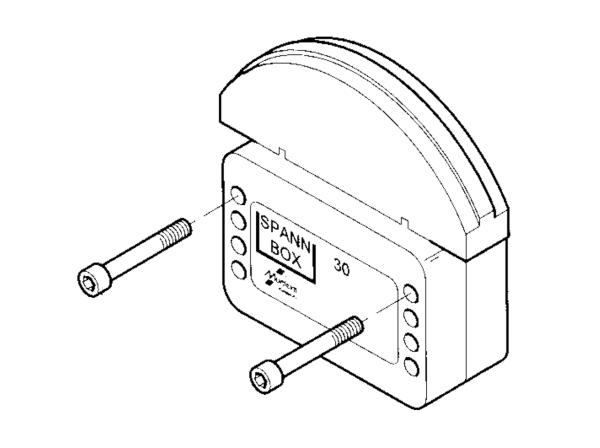

Spann-Box® gr.30 con profilo ad arco - Tendicatena per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

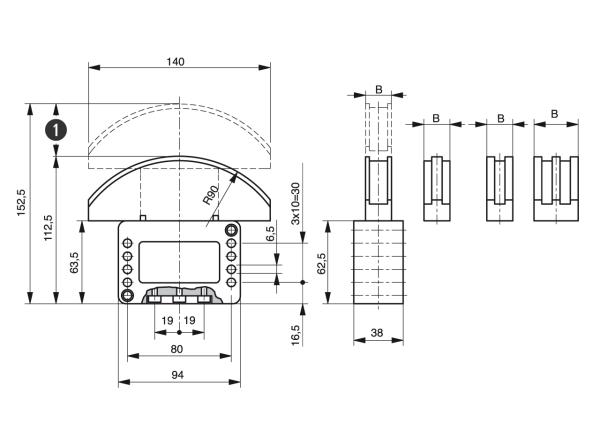

Spann-Box® gr.30 con profilo ad arco - Tendicatena per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
