Tipo EPO

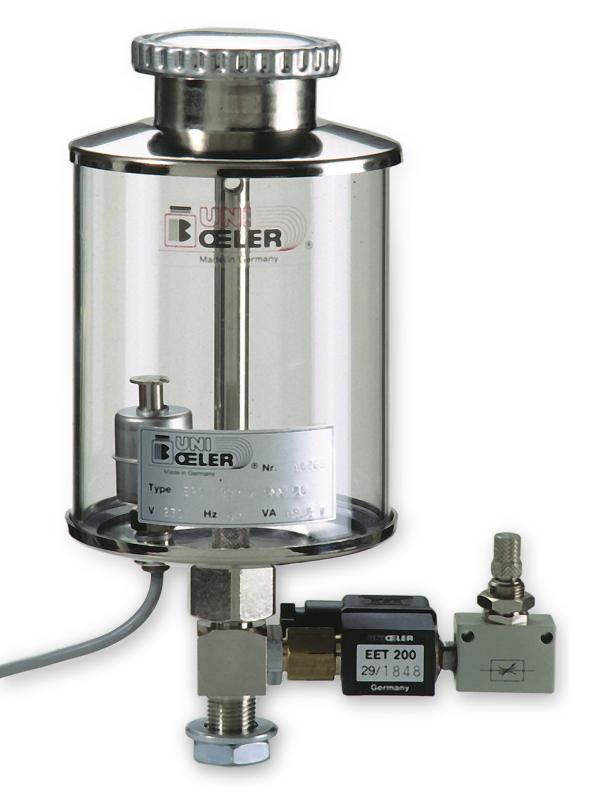

Tipo EPO - Unità di lubrificazione centralizzate - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello A B C D E Volume numero identificazione articolo CAD
EPO 500 180 100 80 500 ml 312000001
EPO 1000 200 120 100 1000 ml 312000002
EPO 2000 235 150 133 2000 ml 312000003
EPO 3000 300 180 150 3000 ml 312000004
EPO 5000 325 225 155 250 172 2000 ml 312000005
EPO 9000 345 250 180 365 187 9000 ml 312000006

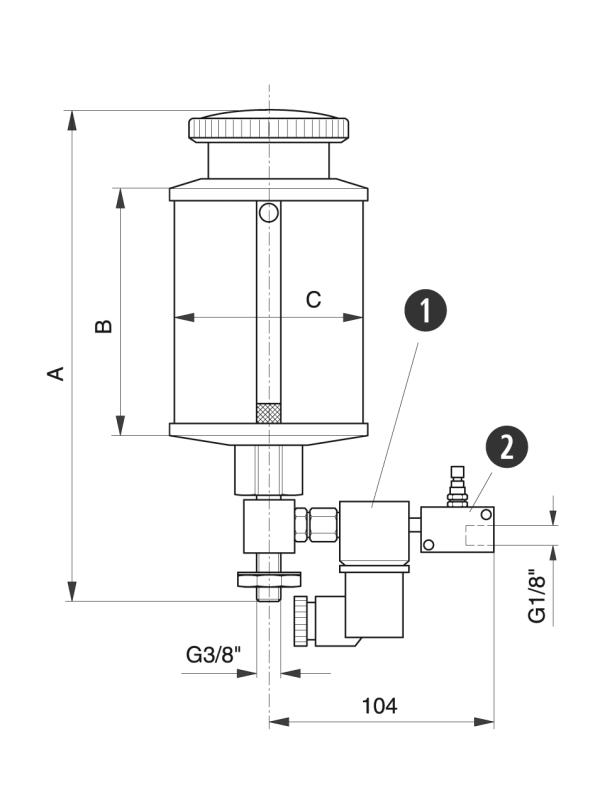

Tipo EPO - Unità di lubrificazione centralizzate - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

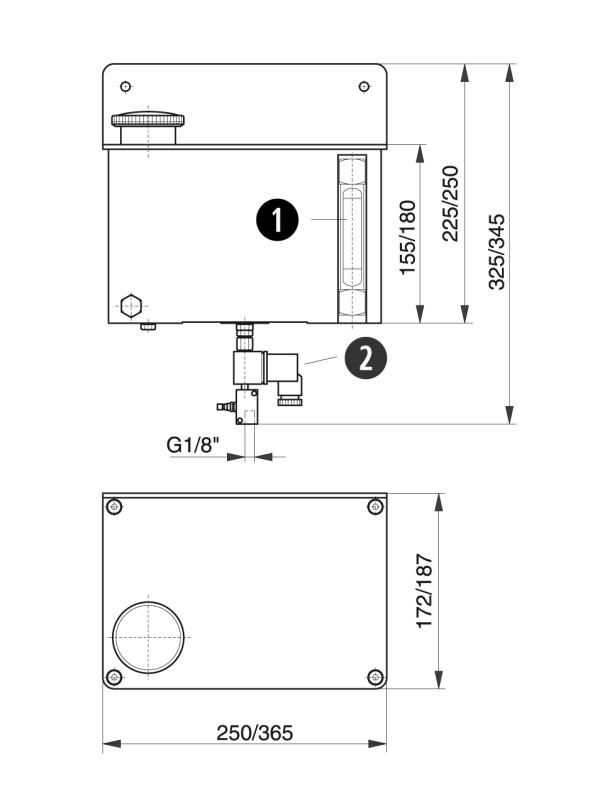

Tipo EPO - Unità di lubrificazione centralizzate - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
