Nipplo doppio

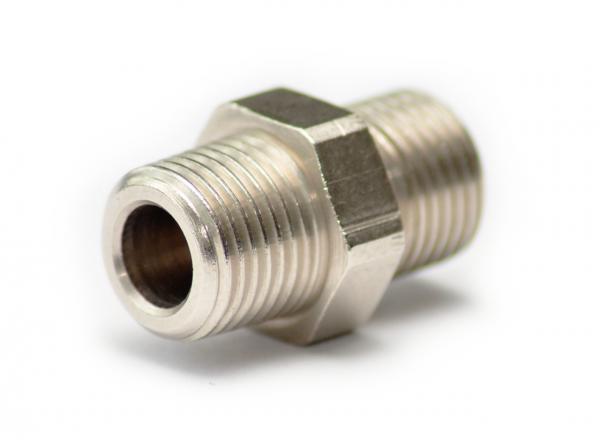

Nipplo doppio - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello G1 G2 L S numero identificazione articolo CAD
250M - 1/8 1/8" 1/8" 16.5 13 314100001
251M - 1/8 K - 1/4 K 1/8 K 1/4 K 23.5 14 314100002
251M - 1/4 K - 3/8 K 1/4 K 3/8 K 27.5 17 314100003
250M - 1/8 K 1/8 K 1/8 K 19.5 10 314100004

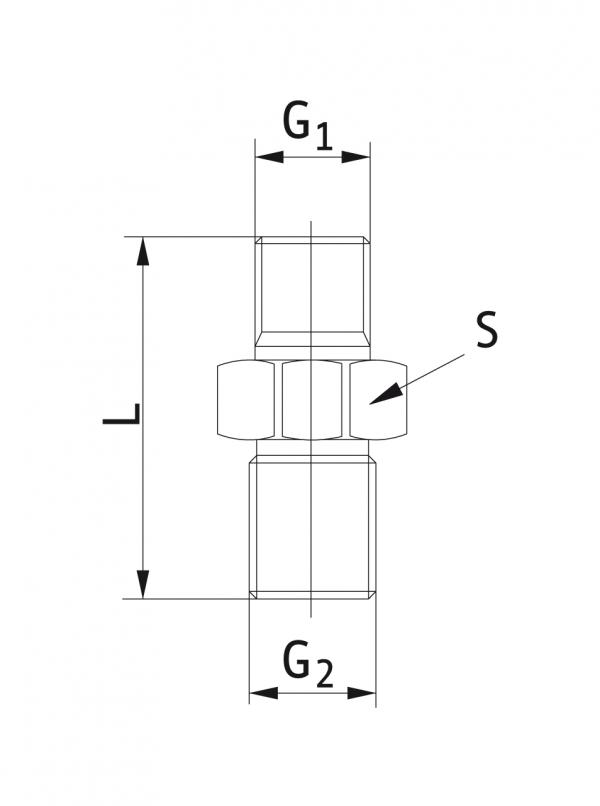

Nipplo doppio - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
