Supporto per pennello

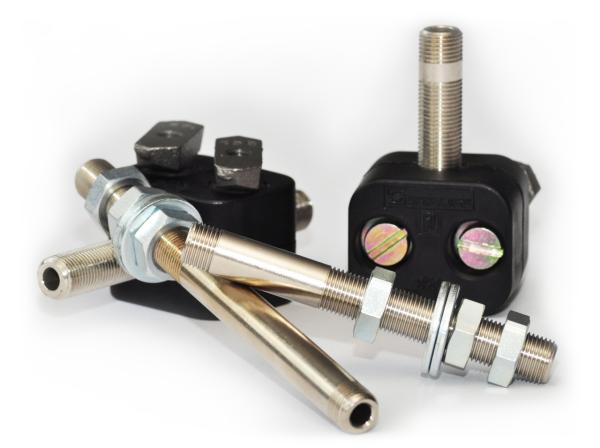

Supporto per pennello - Sistemi di lubrificazione accessori - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello A B Filettatura Descrizione numero identificazione articolo CAD
PHA 60 60 47 G1/8" Regolazione in altezza tramite filettatura 313000001
PHA 80 80 47 G1/8" Regolazione in altezza tramite filettatura 313000002
PHA 120 120 47 G1/8" Regolazione in altezza tramite filettatura 313000003
PHB 60 60 30 G1/8" Regolazione in altezza tramite dispositivo di bloccaggio. Per il montaggio su una guida di montaggio orientabile. 313000004
PHB 80 80 30 G1/8" Regolazione in altezza tramite dispositivo di bloccaggio. Per il montaggio su una guida di montaggio orientabile. 313000005
PHB 120 120 30 G1/8" Regolazione in altezza tramite dispositivo di bloccaggio. Per il montaggio su una guida di montaggio orientabile. 313000006
PHC 60 60 30 G1/8" Versione rigida rebolabile in altezza tramite dispositivo di bloccaggio 313000007
PHC 80 80 30 G1/8" Versione rigida rebolabile in altezza tramite dispositivo di bloccaggio 313000008
PHC 120 120 30 G1/8" Versione rigida rebolabile in altezza tramite dispositivo di bloccaggio 313000009

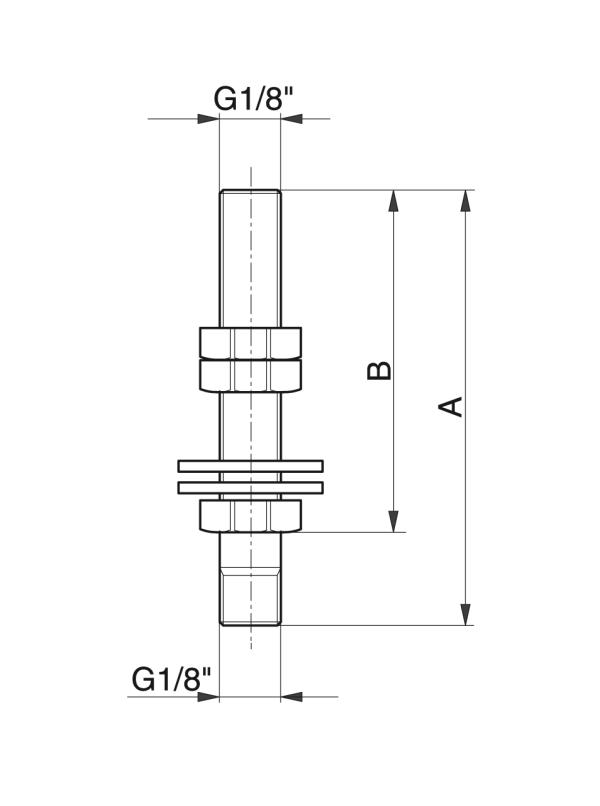

Supporto per pennello - Sistemi di lubrificazione accessori - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

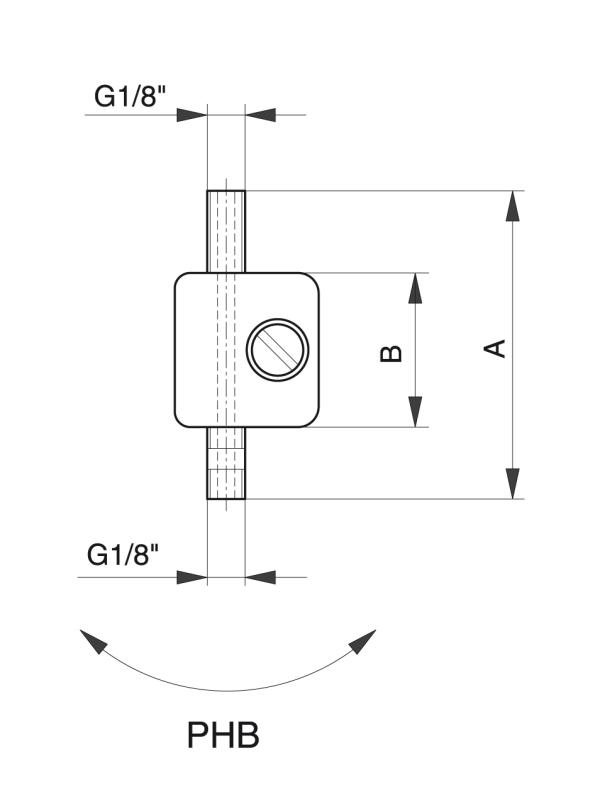

Supporto per pennello - Sistemi di lubrificazione accessori - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

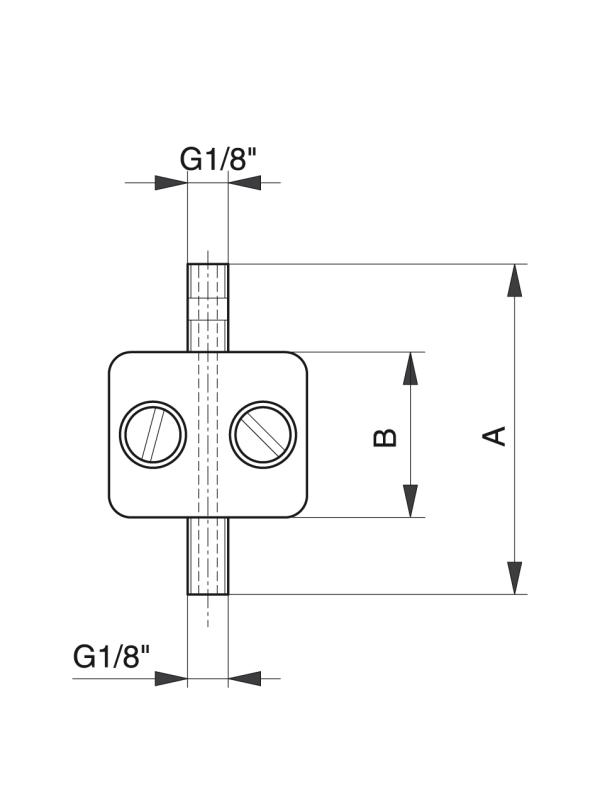

Supporto per pennello - Sistemi di lubrificazione accessori - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3
