Guide curvate per catene a cerniera con guida TAB

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

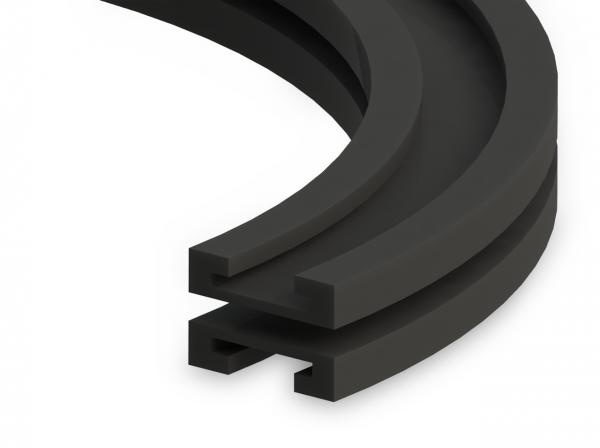

Guide curvate per catene a cerniera con guida TAB - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

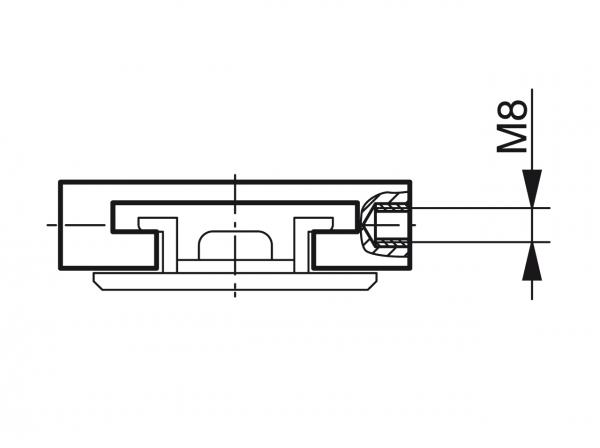

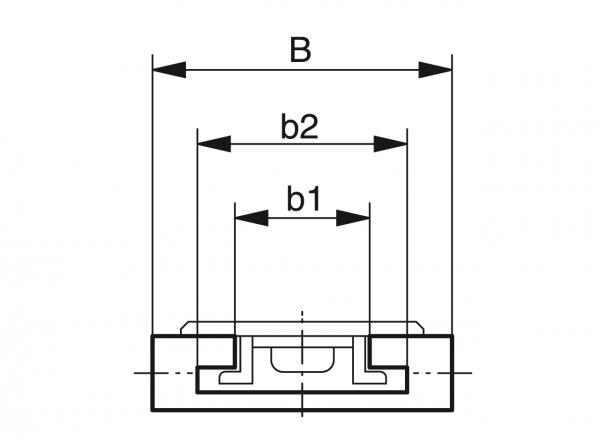

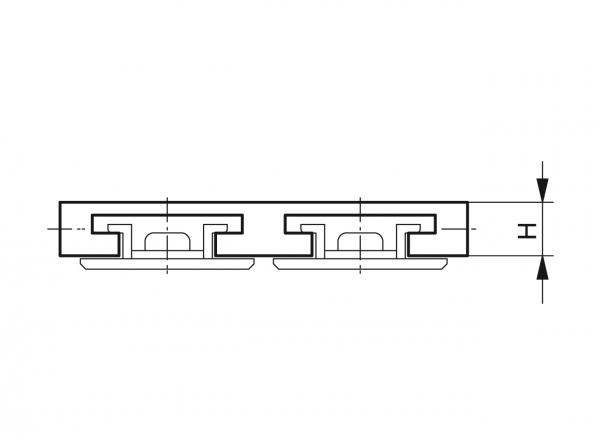

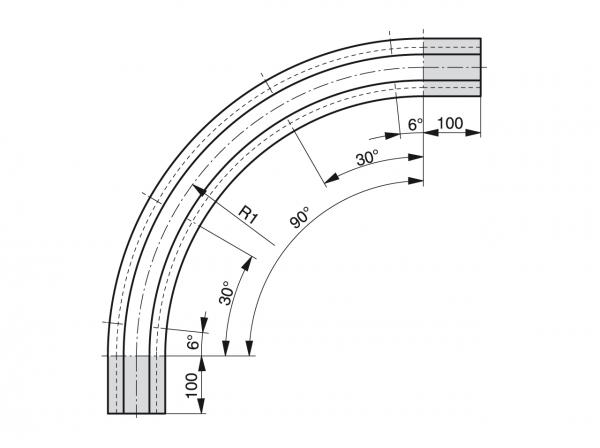

Modello estremità diritte (100 mm) Impiego per tipo di catena Numero di guide di scorrimento B a R1 b1 b2 H h1 h2 numero identificazione articolo CAD
Estremità diritte sì a 1 corsia T500/1GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020076
Estremità diritte sì a 1 corsia T860/1GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020082
Estremità diritte sì a 1 corsia T610/1GE with SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020087
Estremità diritte sì a 1 corsia T610/1GE con SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020091
Estremità diritte sì a 1 corsia T610/1GE con LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020094
Estremità diritte sì a 1 corsia T610/1GE con LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020097
Estremità diritte sì a 1 corsia T610/1GE con LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020099
Estremità diritte sì a 1 corsia T610/1GE con LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020100
Estremità diritte sì a 2 corsie T500/2GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020077
Estremità diritte sì a 2 corsie T860/2GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020083
Estremità diritte sì a 2 corsie T610/2GE with SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020088
Estremità diritte sì a 2 corsie T610/2GE con SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020092
Estremità diritte sì a 2 corsie T610/2GE con LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020095
Estremità diritte sì a 2 corsie T610/2GE con LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020098
Estremità diritte sì a 3 corsie T500/3GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020078
Estremità diritte sì a 3 corsie T860/3GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020084
Estremità diritte sì a 3 corsie T610/3GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020089
Estremità diritte sì a 3 corsie T610/3GE con SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020093
Estremità diritte sì a 3 corsie T610/3GE con LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020096
Estremità diritte sì a 4 corsie T500/4GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020079
Estremità diritte sì a 4 corsie T860/4GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020085
Estremità diritte sì a 4 corsie T610/4GE con SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020090
Estremità diritte sì a 5 corsie T500/5GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020080
Estremità diritte sì a 5 corsie T860/5GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020086
Estremità diritte sì a 6 corsie T500/6GE with SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020081
Estremità diritte no a 1 corsia T500/1 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020026
Estremità diritte no a 1 corsia T860/1 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020046
Estremità diritte no a 1 corsia T610/1 without SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020032
Estremità diritte no a 1 corsia T610/1 senza SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020036
Estremità diritte no a 1 corsia T610/1 senza LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020039
Estremità diritte no a 1 corsia T610/1 senza LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020042
Estremità diritte no a 1 corsia T610/1 senza LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020044
Estremità diritte no a 1 corsia T610/1 senza LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020045
Estremità diritte no a 2 corsie T500/2 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020027
Estremità diritte no a 2 corsie T860/2 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020047
Estremità diritte no a 2 corsie T610/2 senza SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020033
Estremità diritte no a 2 corsie T610/2 senza SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020037
Estremità diritte no a 2 corsie T610/2 senza LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020040
Estremità diritte no a 2 corsie T610/2 senza LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020043
Estremità diritte no a 3 corsie T500/3 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020028
Estremità diritte no a 3 corsie T860/3 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020048
Estremità diritte no a 3 corsie T610/3 senza SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020034
Estremità diritte no a 3 corsie T610/3 senza SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020038
Estremità diritte no a 3 corsie T610/3 senza LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020041
Estremità diritte no a 4 corsie T500/4 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020029
Estremità diritte no a 4 corsie T860/4 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020049
Estremità diritte no a 4 corsie T610/4 senza SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020035
Estremità diritte no a 5 corsie T500/5 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020030
Estremità diritte no a 5 corsie T860/5 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020050
Estremità diritte no a 6 corsie T500/6 without SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020031
