Guide curvate per catene a cerniera con guida a coda di rondine

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

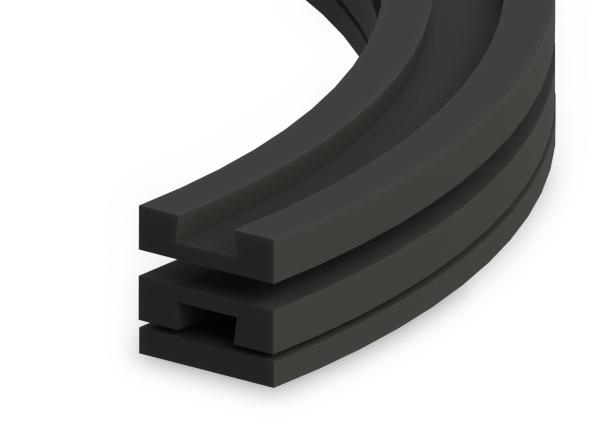

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello estremità diritte (100 mm) Impiego per tipo di catena Numero di guide di scorrimento B a R1 b1 H h1 h2 numero identificazione articolo CAD
Estremità diritte sì a 1 corsia S500/1GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020051
Estremità diritte sì a 1 corsia S860/1GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020057
Estremità diritte sì a 1 corsia S610/1GE with SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020062
Estremità diritte sì a 1 corsia S610/1GE with SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020066
Estremità diritte sì a 1 corsia S610/1GE with LF882-K450 1 125 120 610 58 27 21 16 321020069
Estremità diritte sì a 1 corsia S610/1GE with LF882-K750 1 200 195 610 58 27 21 16 321020072
Estremità diritte sì a 1 corsia S610/1GE with LF882-K1000 1 265 260 610 58 27 21 16 321020074
Estremità diritte sì a 1 corsia S610/1GE with LF882-K1200 1 320 310 610 58 27 21 16 321020075
Estremità diritte sì a 2 corsie S500/2GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020052
Estremità diritte sì a 2 corsie S860/2GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020058
Estremità diritte sì a 2 corsie S610/2GE with SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020063
Estremità diritte sì a 2 corsie S610/2GE with SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020067
Estremità diritte sì a 2 corsie S610/2GE with LF882-K450 2 245 120 610 58 27 21 16 321020070
Estremità diritte sì a 2 corsie S610/2GE with LF882-K750 2 395 195 610 58 27 21 16 321020073
Estremità diritte sì a 3 corsie S500/3GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020053
Estremità diritte sì a 3 corsie S860/3GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020059
Estremità diritte sì a 3 corsie S610/3GE with SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020064
Estremità diritte sì a 3 corsie S610/3GE with SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020068
Estremità diritte sì a 3 corsie S610/3GE with LF882-K450 3 365 120 610 58 27 21 16 321020071
Estremità diritte sì a 4 corsie S500/4GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020054
Estremità diritte sì a 4 corsie S860/4GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020060
Estremità diritte sì a 4 corsie S610/4GE with SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020065
Estremità diritte sì a 5 corsie S500/5GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020055
Estremità diritte sì a 5 corsie S860/5GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020061
Estremità diritte sì a 6 corsie S500/6GE with SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020056
Estremità diritte no a 1 corsia S500/1 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 500 41.3 25 17 16 321020001
Estremità diritte no a 1 corsia S860/1 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 1 100 90 860 41.3 25 17 16 321020021
Estremità diritte no a 1 corsia S610/1 without SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 1 125 120 610 41.3 25 17 16 321020007
Estremità diritte no a 1 corsia S610/1 without SS881-K750, SSC8811-K750 1 200 195 610 41.3 25 17 16 321020011
Estremità diritte no a 1 corsia S610/1 without LF882-K450 1 125 120 610 58 27 21 16 321020014
Estremità diritte no a 1 corsia S610/1 without LF882-K750 1 200 195 610 58 27 21 16 321020017
Estremità diritte no a 1 corsia S610/1 without LF882-K1000 1 265 260 610 58 27 21 16 321020019
Estremità diritte no a 1 corsia S610/1 without LF882-K1200 1 320 310 610 58 27 21 16 321020020
Estremità diritte no a 2 corsie S500/2 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 500 41.3 25 17 16 321020002
Estremità diritte no a 2 corsie S860/2 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 2 190 90 860 41.3 25 17 16 321020022
Estremità diritte no a 2 corsie S610/2 without SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 2 245 120 610 41.3 25 17 16 321020008
Estremità diritte no a 2 corsie S610/2 without SS881-K750, SSC8811-K750 2 395 195 610 41.3 25 17 16 321020012
Estremità diritte no a 2 corsie S610/2 without LF882-K450 2 245 120 610 58 27 21 16 321020015
Estremità diritte no a 2 corsie S610/2 without LF882-K750 2 395 195 610 58 27 21 16 321020018
Estremità diritte no a 3 corsie S500/3 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 500 41.3 25 17 16 321020003
Estremità diritte no a 3 corsie S860/3 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 3 280 90 860 41.3 25 17 16 321020023
Estremità diritte no a 3 corsie S610/3 without SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 3 365 120 610 41.3 25 17 16 321020009
Estremità diritte no a 3 corsie S610/3 without SS881-K750, SSC8811-K750 3 590 195 610 41.3 25 17 16 321020013
Estremità diritte no a 3 corsie S610/3 without LF882-K450 3 365 120 610 58 27 21 16 321020016
Estremità diritte no a 4 corsie S500/4 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 500 41.3 25 17 16 321020004
Estremità diritte no a 4 corsie S860/4 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 4 370 90 860 41.3 25 17 16 321020024
Estremità diritte no a 4 corsie S610/4 without SS881-K450, SSC881-K450, SSC8811-K450, LF880-K450, D880-K450 4 485 120 610 41.3 25 17 16 321020010
Estremità diritte no a 5 corsie S500/5 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 500 41.3 25 17 16 321020005
Estremità diritte no a 5 corsie S860/5 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 5 460 90 860 41.3 25 17 16 321020025
Estremità diritte no a 6 corsie S500/6 without SS881-K325, SSC881-K325, SSC8811-K325, LF880-K325, D880-K325 6 550 90 500 41.3 25 17 16 321020006

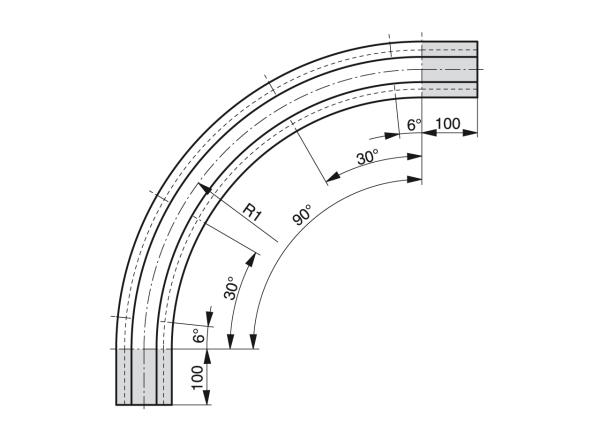

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

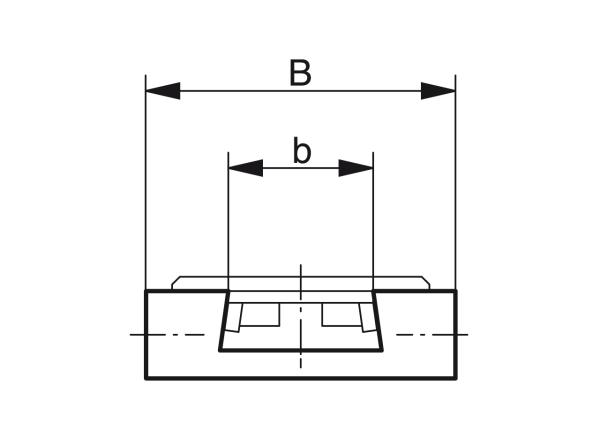

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

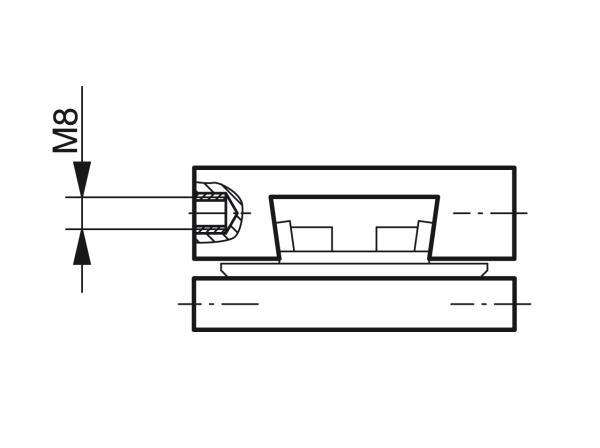

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

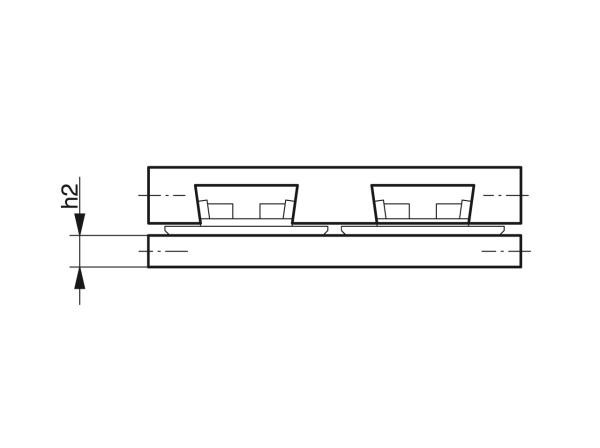

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

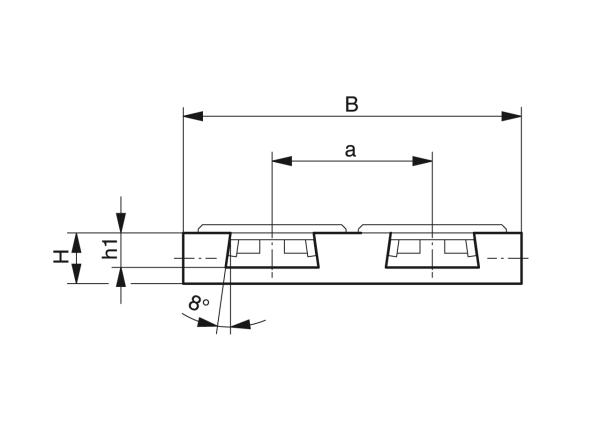

Guide curvate per catene a cerniera con guida a coda di rondine - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5
