Viti con testa a martello

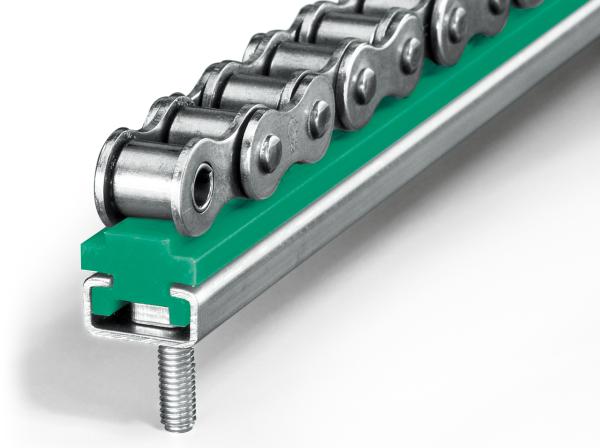

Viti con testa a martello - Profili di acciaio a C - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Filettatura (MxL) adatto al profilo di acciaio a C A B h Materiale Modello numero identificazione articolo CAD
M6x20 C1, C3, C4, C5, C6, C7, C9, C10, C11, C12, C13 18 9.5 4 acciaio zincato - 352010001
M6x20 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010005
M6x30 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010003
M6x40 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010004
M8x20 C4, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010008
M8x30 C4, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010006
M8x40 C4, C6, C7, C9, C12 15.5 9 6 acciaio zincato 20/12 352010007
M8x20 C4, C6, C7, C9, C12 23 11 6 acciaio zincato 28/15 352010011
M8x30 C4, C6, C7, C9, C12 23 11 6 acciaio zincato 28/15 352010019
M8x40 C4, C6, C7, C9, C12 23 11 6 acciaio zincato 28/15 352010014
M10x20 C4, C6, C7, C9, C11, C12, C13 23 11 7 acciaio zincato 28/15 352010020
M10x30 C4, C6, C7, C9, C11, C12, C13 23 11 7 acciaio zincato 28/15 352010012
M10x40 C4, C6, C7, C9, C11, C12, C13 23 11 7 acciaio zincato 28/15 352010013
M10x20 C6, C9, C12 31 13.5 9 acciaio zincato 38/17 352010015
M10x30 C6, C9, C12 31 13.5 9 acciaio zincato 38/17 352010016
M12x40 C6, C11, C12, C13 31 13.5 9 acciaio zincato 38/17 352010017
M6x20 C1, C3, C4, C5, C6, C7, C9, C10, C11, C12, C13 18 9.5 4 acciaio inox - 352010002
M8x20 C4, C6, C7, C9, C12 15.5 9 6 acciaio inox 20/12 352010025
M8x30 C4, C6, C7, C9, C12 15.5 9 6 acciaio inox 20/12 352010026

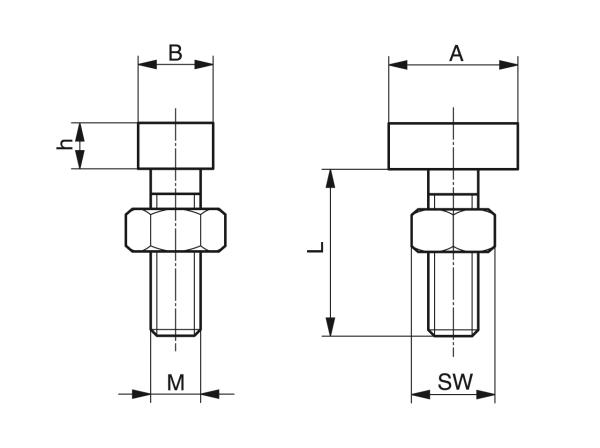

Viti con testa a martello - Profili di acciaio a C - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
