Tipo RRC

Caratteristiche

Original Werkstoff S schwarz antistatisch Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza Länge Kunststoffführung und Stahl-C-Profil in mm Utilizzo in ambienti esposti al rischio di esplosione Auf Wunsch in Zwischenabmessungen und anderen Kunststoffen Stahl-C-Profil in 6000 mm Länge möglich Lagermäßig in 1.4301 (V2a) erhältlich

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

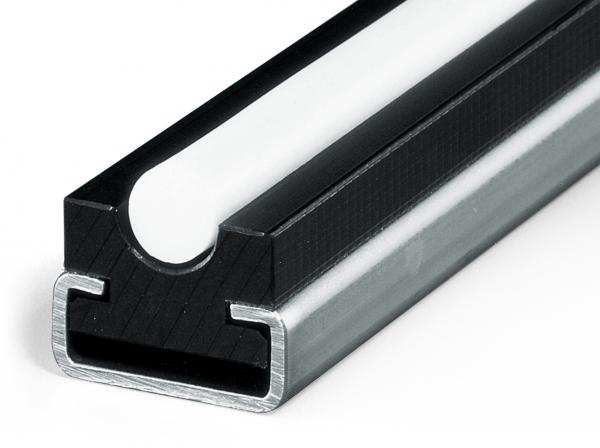

Tipo RRC - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Tipo di cinghia/Ø profilo a C B1 B2 H Hc h r Art.-No. Profilo a C numero identificazione articolo CAD
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020003 231110035
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 6.3 C3 20 20 15 18 4 4 351020003 231110036
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 8 C3 20 20 15 18 5 5 351020003 231110037
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 9.5 C5 25 28 15 20 6 6 351020005 231110038
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 12.5 C5 28 28 15 20 8 7 351020005 231110039
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 15 C9 33 38 20 25 10 9 351020009 231110040
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 18 C9 38 38 20 25 12 10 351020009 231110041
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060003 231110035
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 6.3 C3 20 20 15 18 4 4 351060003 231110036
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 8 C3 20 20 15 18 5 5 351060003 231110037
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 9.5 C5 25 28 15 20 6 6 351060005 231110038
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 12.5 C5 28 28 15 20 8 7 351060005 231110039
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 15 C9 33 38 20 25 10 9 351060009 231110040
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 18 C9 38 38 20 25 12 10 351060009 231110041
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351020103 231110035
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 6.3 C3 20 20 15 18 4 4 351020103 231110036
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 8 C3 20 20 15 18 5 5 351020103 231110037
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 9.5 C5 25 28 15 20 6 6 351020105 231110038
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 12.5 C5 28 28 15 20 8 7 351020105 231110039
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 15 C9 33 38 20 25 10 9 351020109 231110040
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 18 C9 38 38 20 25 12 10 351020109 231110041
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 4.8/5.0 C3 20 20 10 15 3 3 351060103 231110035
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 6.3 C3 20 20 15 18 4 4 351060103 231110036
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 8 C3 20 20 15 18 5 5 351060103 231110037
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 9.5 C5 25 28 15 20 6 6 351060105 231110038
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 12.5 C5 28 28 15 20 8 7 351060105 231110039
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 15 C9 33 38 20 25 10 9 351060109 231110040
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 18 C9 38 38 20 25 12 10 351060109 231110041
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 5 C3 20 20 10 15 3 3 351090003 231110135
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 6.3 C3 20 20 15 18 4 4 351090003 231110136
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 8 C3 20 20 15 18 5 5 351090003 231110137
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 9.5 C5 25 28 15 20 6 6 351090005 231110138
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 12.5 C5 28 28 15 20 8 7 351090005 231110139
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 15 C9 33 38 20 25 10 9 351090009 231110140
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 18 C9 38 38 20 25 12 10 351090009 231110141
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 5 C3 20 20 10 15 3 3 351090103 231110135
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 6.3 C3 20 20 15 18 4 4 351090103 231110136
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 8 C3 20 20 15 18 5 5 351090103 231110137
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 9.5 C5 25 28 15 20 6 6 351090105 231110138
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 12.5 C5 28 28 15 20 8 7 351090105 231110139
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 15 C9 33 38 20 25 10 9 351090109 231110140
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 18 C9 38 38 20 25 12 10 351090109 231110141

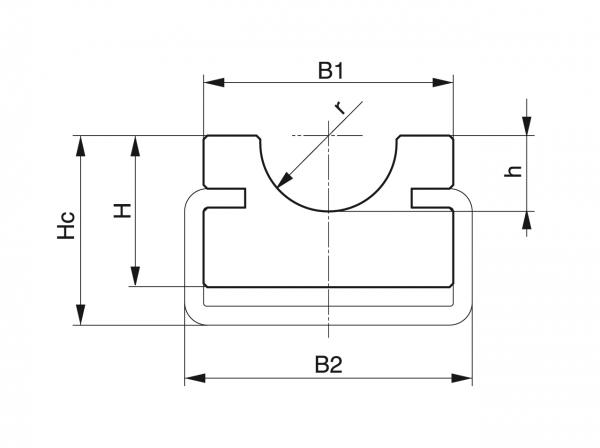

Tipo RRC - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
