Tipo FRC

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza Utilizzo in ambienti esposti al rischio di esplosione

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

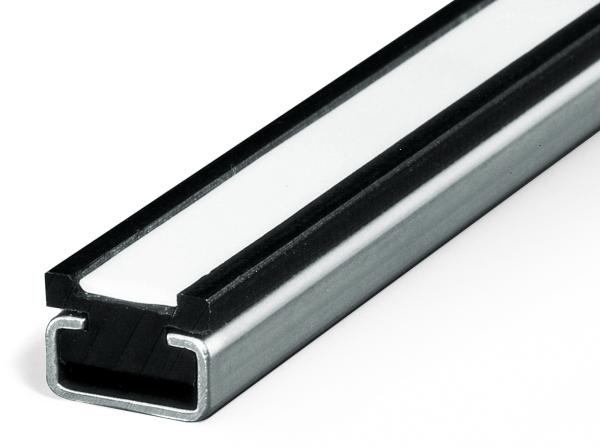

Tipo FRC - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Tipo di cinghia profilo a C B1 B2 H Hc b h Art.-No. Profilo a C numero identificazione articolo CAD
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 25/T5 C5 35 28 12 18 26 1.8 351020005 231110022
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 32/T5 C5 45 28 12 18 33 1.8 351020005 231110023
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 25/T10 C5 35 28 15 20 26 3.8 351020005 231110024
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 32/T10 C5 45 28 15 20 33 3.8 351020005 231110025
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 50/T10 C4 65 50 18 20 51 3.8 351020004 231110026
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 75/T10 C6 90 80 18 20 76 3.8 351020006 231110027
profilo a S (2000 mm) acciaio zincato profilo a C (2000 mm) 100/T10 C6 115 80 18 20 101 3.8 351020006 231110028
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 25/T5 C5 35 28 12 18 26 1.8 351060005 231110022
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 32/T5 C5 45 28 12 18 33 1.8 351060005 231110023
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 25/T10 C5 35 28 15 20 26 3.8 351060005 231110024
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 32/T10 C5 45 28 15 20 33 3.8 351060005 231110025
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 50/T10 C4 65 50 18 20 51 3.8 351060004 231110026
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 75/T10 C6 90 80 18 20 76 3.8 351060006 231110027
profilo a S (2000 mm) acciaio zincato profilo a C (6000 mm) 100/T10 C6 115 80 18 20 101 3.8 351060006 231110028
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 25/T5 C5 35 28 12 18 26 1.8 351020105 231110022
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 32/T5 C5 45 28 12 18 33 1.8 351020105 231110023
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 25/T10 C5 35 28 15 20 26 3.8 351020105 231110024
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 32/T10 C5 45 28 15 20 33 3.8 351020105 231110025
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 50/T10 C4 65 50 18 20 51 3.8 351020104 231110026
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 75/T10 C6 90 80 18 20 76 3.8 351020106 231110027
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (2000 mm) 100/T10 C6 115 80 18 20 101 3.8 351020106 231110028
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 25/T5 C5 35 28 12 18 26 1.8 351060105 231110022
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 32/T5 C5 45 28 12 18 33 1.8 351060105 231110023
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 25/T10 C5 35 28 15 20 26 3.8 351060105 231110024
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 32/T10 C5 45 28 15 20 33 3.8 351060105 231110025
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 50/T10 C4 65 50 18 20 51 3.8 351060104 231110026
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 75/T10 C6 90 80 18 20 76 3.8 351060106 231110027
profilo a S (2000 mm) acciaio inox (V2A) profilo a C (6000 mm) 100/T10 C6 115 80 18 20 101 3.8 351060106 231110028
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 25/T5 C5 35 28 12 18 26 1.8 351090005 231110122
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 32/T5 C5 45 28 12 18 33 1.8 351090005 231110123
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 25/T10 C5 35 28 15 20 26 3.8 351090005 231110124
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 32/T10 C5 45 28 15 20 33 3.8 351090005 231110125
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 50/T10 C4 65 50 18 20 51 3.8 351090004 231110126
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 75/T10 C6 90 80 18 20 76 3.8 351090006 231110127
profilo a S (lunghezza fissa) acciaio zincato profilo a C (lunghezza fissa) 100/T10 C6 115 80 18 20 101 3.8 351090006 231110128
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 25/T5 C5 35 28 12 18 26 1.8 351090105 231110122
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 32/T5 C5 45 28 12 18 33 1.8 351090105 231110123
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 25/T10 C5 35 28 15 20 26 3.8 351090105 231110124
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 32/T10 C5 45 28 15 20 33 3.8 351090105 231110125
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 50/T10 C4 65 50 18 20 51 3.8 351090104 231110126
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 75/T10 C6 90 80 18 20 76 3.8 351090106 231110127
profilo a S (lunghezza fissa) acciaio inox (V2A) profilo a C (lunghezza fissa) 100/T10 C6 115 80 18 20 101 3.8 351090106 231110128

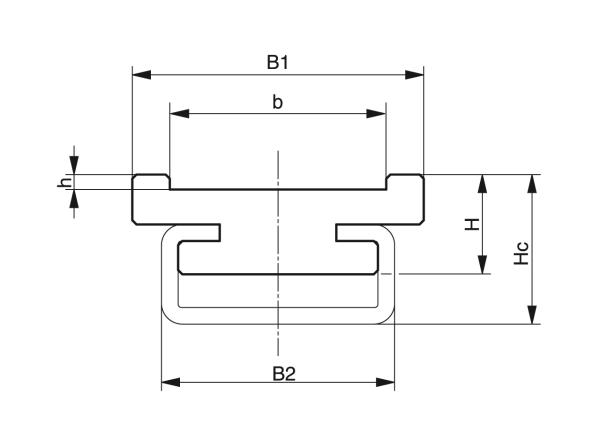

Tipo FRC - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
