Tipo TS

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

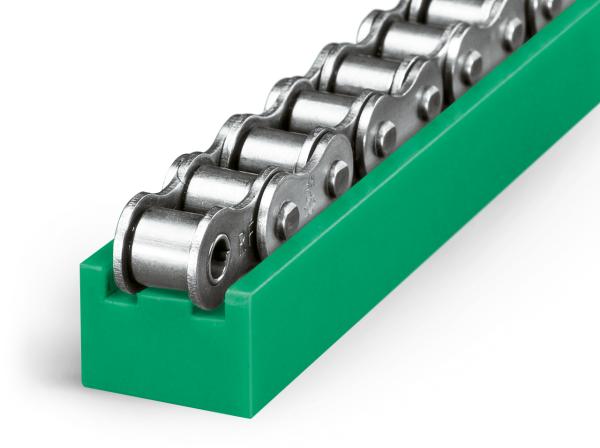

Tipo TS - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

No. catena DIN 8187 Dimensioni catena in pollici B H b1 b2 h1 h2 numero identificazione articolo CAD
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150011
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150012
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150013
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150014
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150015
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150016
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150017
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150018
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150019
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221160002
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221160003
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221160004
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221160005
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221160006
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221160007
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221160008
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221160009
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221160010
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 10 3.7 11 2.3 0.7 221150111
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 25 10 6.3 15.5 2.4 1.8 221150112
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 30 15 7.5 19.5 2.8 2.3 221150113
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 35 15 10.1 24.4 3.5 2.7 221150114
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 81) 1" x 5/8" 40 20 12.6 31.3 4.7 3.6 221150115
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 50 25 15.1 38.4 6.4 4.3 221150116
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 60 30 20.2 48.6 8 5 221150117
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 70 30 20.2 52.5 9.7 5.7 221150118
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 80 35 25.2 62.5 10.3 6.4 221150119
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110001
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110002
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110003
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110004
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110005
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110006
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110007
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110008
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110009
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221110101
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221110102
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221110103
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221110104
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221110105
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221110106
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221110107
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221110108
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221110109
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120001
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120002
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120003
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120004
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120005
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120006
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120007
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120008
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120009
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 10 3.8 13 1.5 1.1 221120101
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 10 3 12.4 1.6 1.4 221120102
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 085-1 1/2" x 1/4" 22 10 4.5 15.1 2.2 1.6 221120103
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5.7 16.3 2.2 1.6 221120104
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 4.1 16.1 2.6 2.1 221120105
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 28 15 7.4 19.2 2.6 2.1 221120106
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 30 20 9.2 21.8 2.4 2.8 221120107
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 42 25 15 35 3.5 3.3 221120108
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 50 25 16.8 40 4.2 4 221120109

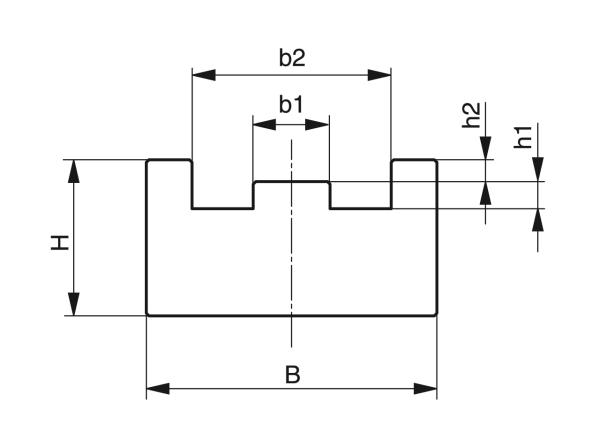

Tipo TS - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
