Tipo T-Doppio

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

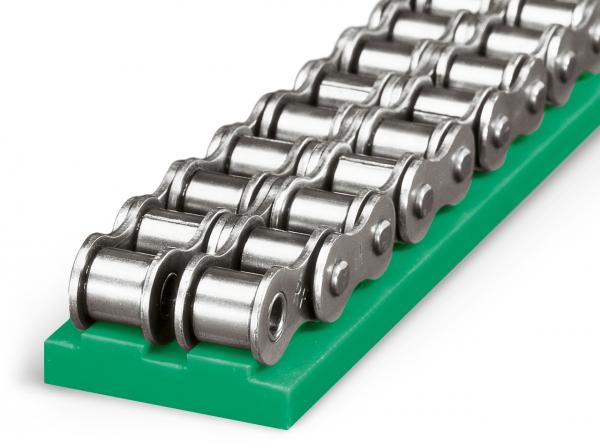

Tipo T-Doppio - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

No. catena DIN 8187 Dimensioni catena in pollici B H b h e+b numero identificazione articolo CAD
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221150020
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221150021
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221150022
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221150023
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221150024
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221150025
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221150026
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221150027
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221150028
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221060010
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221060011
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221060012
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221060013
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221060014
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221060015
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221060016
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221060017
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221060018
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 06C-2 (ASA/JIS 35-2) 3/8" x 3/16" 25 10 4.4 2.3 14.5 221150120
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 08A-2 (ASA/JIS 40-2) 1/2" x 5/16" 35 10 7.4 2.4 21.8 221150121
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 10A-2 (ASA/JIS 50-2) 5/8" x 3/8" 40 10 8.8 2.8 26.9 221150122
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 12A-2 (ASA/JIS 60-2) 3/4" x 1/2" 40 15 11.8 3.5 34.6 221150123
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 16A-2 (ASA/JIS 80-2) 1" x 5/8" 44 15 14.8 4.7 44 221150124
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 20A-2 (ASA/JIS 100-2) 1 1/4" x 3/4" 53 20 17.8 6.4 53 221150125
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 24A-2 (ASA/JIS 120-2) 1 1/2" x 1" 69 20 23.7 8 69 221150126
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 28A-2 (ASA/JIS 140-2) 1 3/4" x 1" 72 25 23.7 9.7 72 221150127
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 32A-2 (ASA/JIS 160-2) 2" x 1 1/4" 88 25 29.7 11.3 88 221150128
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.3 1.5 15.6 221010025
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221010026
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221010027
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221010028
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221010029
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221010030
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221010031
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221010032
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221010033
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221010034
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221010035
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221010036
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221010037
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221010125
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221010126
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221010127
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221010128
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221010129
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221010130
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221010131
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221010132
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221010133
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221010134
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221010135
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221010136
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221010137
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221020025
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221020026
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221020027
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221020028
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221020029
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221020030
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221020031
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221020032
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221020033
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221020034
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221020035
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221020036
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221020037
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-2 3/8" x 7/32" 25 10 5.4 1.5 15.6 221020125
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 10 7.2 2.2 21.2 221020126
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 15 7.2 2.2 21.2 221020127
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 20 7.2 2.2 21.2 221020128
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-2 1/2" x 5/16" 35 30 7.2 2.2 21.2 221020129
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-2 5/8" x 3/8" 40 10 9 2.6 25.6 221020130
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 15 10.9 2.4 30.4 221020131
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-2 3/4" x 7/16" 45 10 10.9 2.4 30.4 221020132
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-2 1" x 17 mm 47.8 15 15.8 3.5 47.8 221020133
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-2 1 1/4" x 3/4" 54.7 15 18.2 4.2 54.7 221020134
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 24B-2 1 1/2" x 1" 72 20 23.6 5.5 72 221020135
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 28B-2 1 3/4" x 31 mm 88.4 25 28.8 6.8 88.4 221020136
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 32B-2 2" x 31 mm 87.4 30 28.8 7.7 87.4 221020137

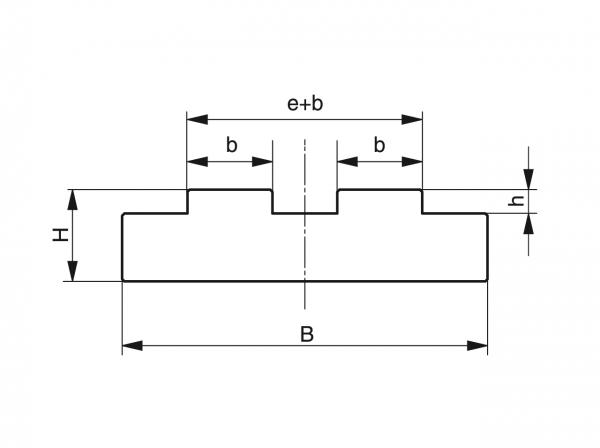

Tipo T-Doppio - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

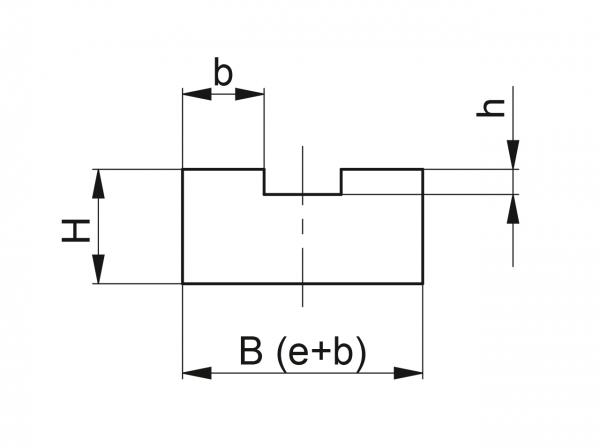

Tipo T-Doppio - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • from 16B-2
