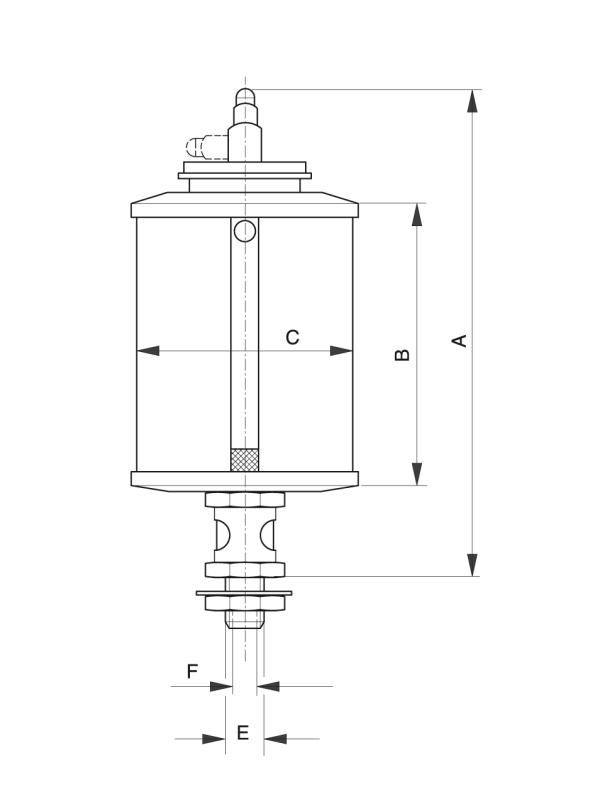

| Modello | Filettatura E/F | A | B | C | Volume | numero identificazione articolo | CAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UNI 25 | G1/4" - Ø4 | 72 | 28 | 25 | 10 ml | 311200001 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 30 | G1/4" - Ø4 | 77 | 30 | 30 | 20 ml | 311200002 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 40 | G1/4" - Ø4 | 100 | 40 | 40 | 36 ml | 311200003 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 50 | G1/4" - Ø4 | 110 | 50 | 50 | 84 ml | 311200004 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 60 | G1/4" - Ø4 | 120 | 60 | 60 | 140 ml | 311200005 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 60 x 80 | G1/4" - Ø4 | 140 | 80 | 60 | 200 ml | 311200006 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 80 x 100 | G1/2" - IG 1/4" | 160 | 100 | 80 | 500 ml | 311200007 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 100 x 100 | G1/2" - IG 1/4" | 185 | 100 | 100 | 750 ml | 311200008 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 100 x 120 | G1/2" - IG 1/4" | 195 | 120 | 100 | 1000 ml | 311200009 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 130 x 150 | G1/2" - IG 1/4" | 240 | 150 | 130 | 2000 ml | 311200010 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNI 150 x 180 | G1/2" - IG 1/4" | 270 | 180 | 150 | 3000 ml | 311200011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Downloads
- Product information (78.6 kB)
