Raccordo avvitabile angolare per flessibile

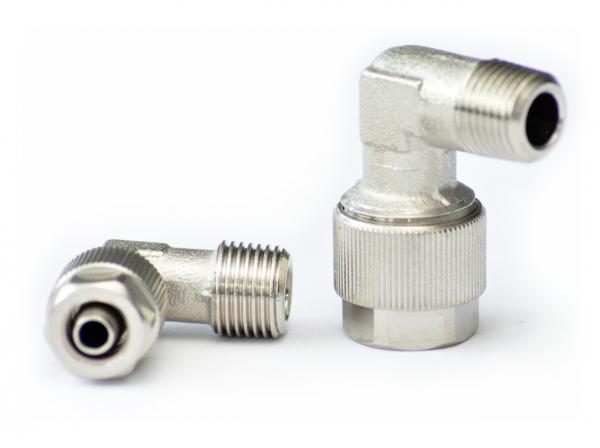

Raccordo avvitabile angolare per flessibile - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello per flessibile D/d Raccordo G Diametro nominale L2 L3 i D1 S1 S numero identificazione articolo CAD
150M - 6/4 - 1/8K 6/4 1/8 K 3.3 21.5 17 7.5 11.5 10 8 313200006
150M - 8/6 - 1/8 K 8/6 1/8 K 4.6 21.5 17 7.5 13.5 12 8 313200007
150M - 10/8 - 1/8 K 10/8 1/8 K 5.6 24 17 7.5 15.5 13 10 313200008

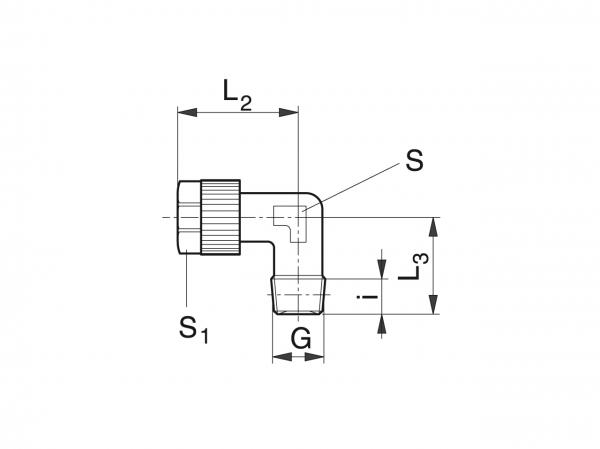

Raccordo avvitabile angolare per flessibile - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
