Raccordo a vite angolare per flessibile

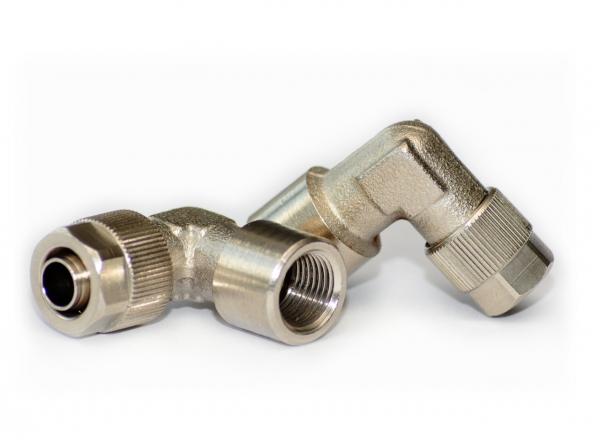

Raccordo a vite angolare per flessibile - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Modello per flessibile D/d Raccordo G Diametro nominale L2 L3 i D3 D1 S1 S numero identificazione articolo CAD
149M - 6/4 - 1/8 6/4 G 1/8 " 3.3 22.5 20 8 13 11.5 10 10 313200009
149M - 8/6 - 1/8 8/6 G 1/8" 5.3 22.5 20 8 13 13.5 12 10 313200010

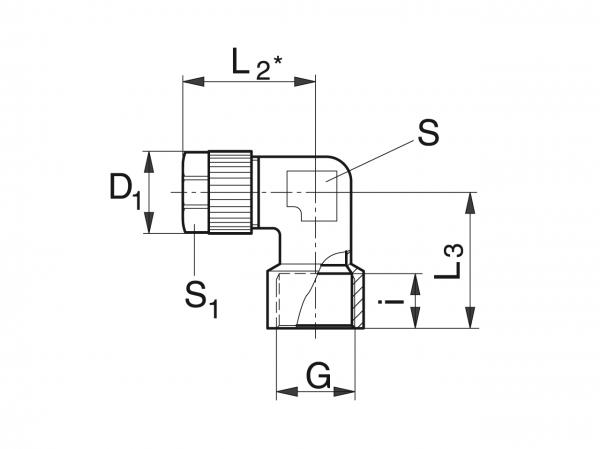

Raccordo a vite angolare per flessibile - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

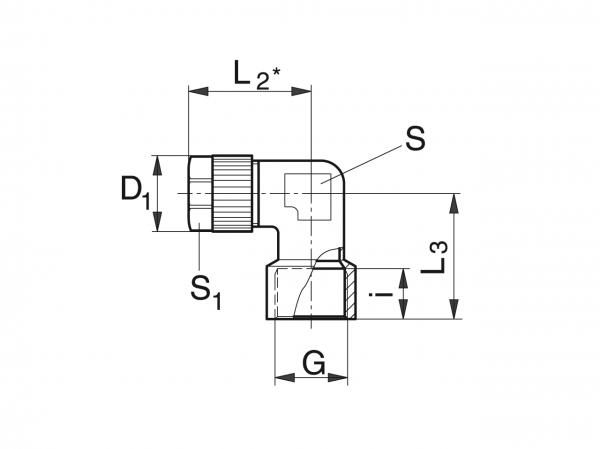

Raccordo a vite angolare per flessibile - Sistemi di lubrificazione per raccordi a vite - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2
