Barre ad innesto per tondo di acciaio

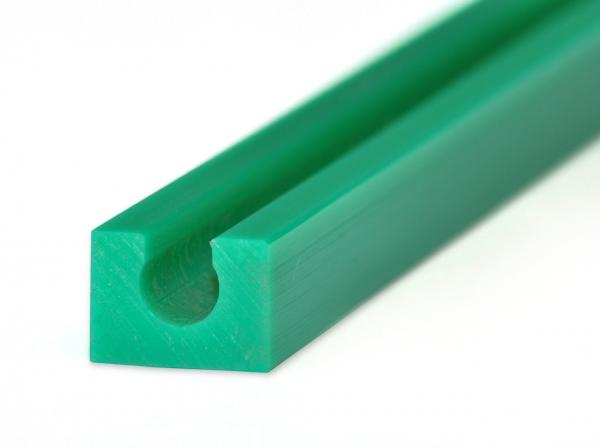

Barre ad innesto per tondo di acciaio - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Barre ad innesto per tondo di acciaio Dimensioni H/B/d Lunghezza di fornitura in mm Tipo di produzione Materiale "S"® originale numero identificazione articolo CAD
angolato per tondo in acciaio D=8 mm 14/20/7,0 2000 fresato verde 211410001
angolato per tondo in acciaio D=8 mm 14/20/7,0 2000 fresato nero antistatico 211410004
angolato per tondo in acciaio D=10 mm 16/22/8,5 2000 fresato verde 211410002
angolato per tondo in acciaio D=10 mm 16/22/8,5 2000 fresato nero antistatico 211410005
angolato per tondo in acciaio D=12 mm 18/24/10 2000 fresato verde 211410003
angolato per tondo in acciaio D=12 mm 18/24/10 2000 fresato nero antistatico 211410006
rotondo per tondo in acciaio D=8 mm 14/20/7,0 2000 fresato verde 211410007
rotondo per tondo in acciaio D=8 mm 14/20/7,0 2000 fresato nero antistatico 211410010
rotondo per tondo in acciaio D=10 mm 16/22/8,5 2000 fresato verde 211410008
rotondo per tondo in acciaio D=10 mm 16/22/8,5 2000 fresato nero antistatico 211410011
rotondo per tondo in acciaio D=12 mm 18/24/10 2000 fresato verde 211410009
rotondo per tondo in acciaio D=12 mm 18/24/10 2000 fresato nero antistatico 211410012

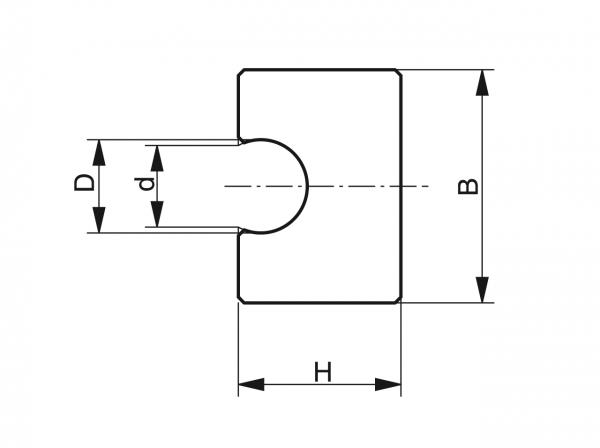

Barre ad innesto per tondo di acciaio - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • Square clip-on guides

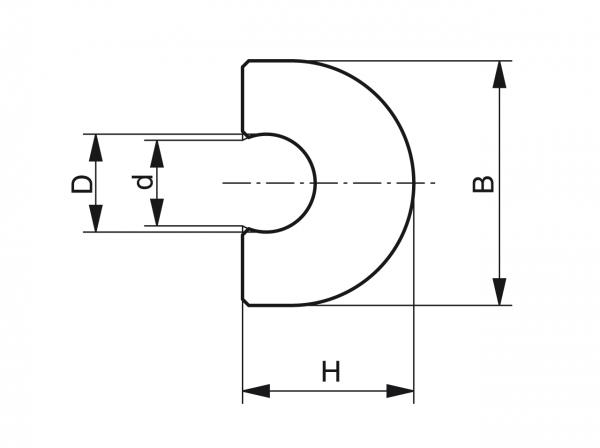

Barre ad innesto per tondo di acciaio - Profili per convogliamento e trasporto - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • Round clip-on guides
