Tipo KR

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza Utilizzo in ambienti esposti al rischio di esplosione

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

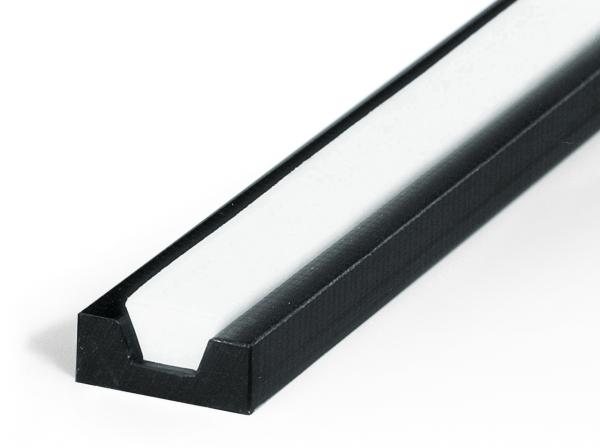

Tipo KR - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Tipo di cinghia/bxh B H b h numero identificazione articolo CAD
profilo a S (2000 mm) 8 x 5 20 10 6 3.5 231010005
profilo a S (2000 mm) 10 x 6 20 10 7.2 4.5 231010006
profilo a S (2000 mm) 13 x 8 20 12 9.2 6 231010007
profilo a S (2000 mm) 17 x 11 30 15 11.5 8 231010008
profilo a S (2000 mm) 20 x 12,5 30 20 13.5 9 231010009
profilo a S (2000 mm) 22 x 14 35 20 14.5 10.5 231010010
profilo a S (2000 mm) 25 x 16 40 25 16.5 12 231010011
profilo a S (2000 mm) 32 x 20 50 30 21 16 231010012
profilo a S (2000 mm) 40 x 25 60 35 26 21 231010013
profilo a S (lunghezza fissa) 8 x 5 20 10 6 3.5 231010105
profilo a S (lunghezza fissa) 10 x 6 20 10 7.2 4.5 231010106
profilo a S (lunghezza fissa) 13 x 8 20 12 9.2 6 231010107
profilo a S (lunghezza fissa) 17 x 11 30 15 11.5 8 231010108
profilo a S (lunghezza fissa) 20 x 12,5 30 20 13.5 9 231010109
profilo a S (lunghezza fissa) 22 x 14 35 20 14.5 10.5 231010110
profilo a S (lunghezza fissa) 25 x 16 40 25 16.5 12 231010111
profilo a S (lunghezza fissa) 32 x 20 50 30 21 16 231010112
profilo a S (lunghezza fissa) 40 x 25 60 35 26 21 231010113

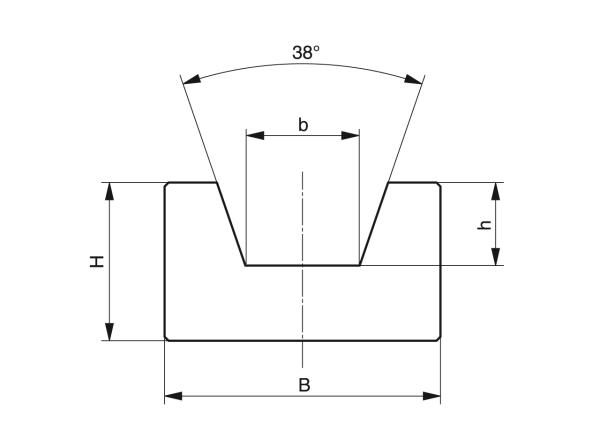

Tipo KR - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
