Caratteristiche
Opzione selezionata

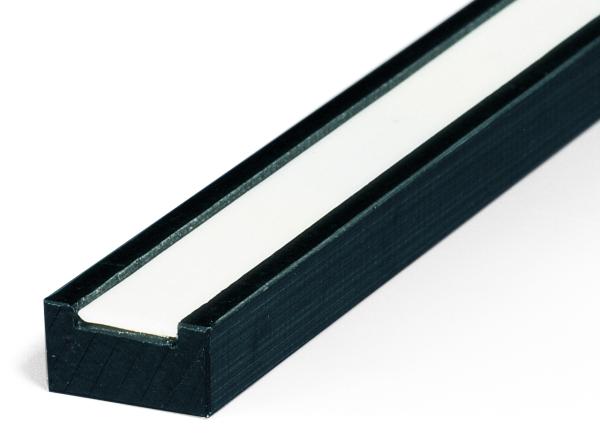

Tipo FR, profilo a S (2000 mm)

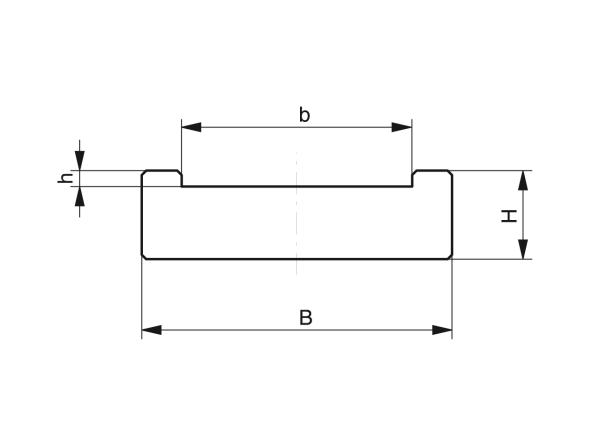

| Tipo di cinghia | B | H | b | h | numero identificazione articolo | CAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25/T5 | 35 | 10 | 26 | 1.8 | 231010014 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32/T5 | 45 | 12 | 33 | 1.8 | 231010015 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25/T10 | 35 | 12 | 26 | 3.8 | 231010016 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32/T10 | 45 | 12 | 33 | 3.8 | 231010017 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50/T10 | 65 | 15 | 51 | 3.8 | 231010018 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75/T10 | 90 | 15 | 76 | 3.8 | 231010019 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100/T10 | 115 | 18 | 101 | 3.8 | 231010020 | CADClick | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Downloads
- Product information (56.4 kB)
