Tipo FK

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza Utilizzo in ambienti esposti al rischio di esplosione

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

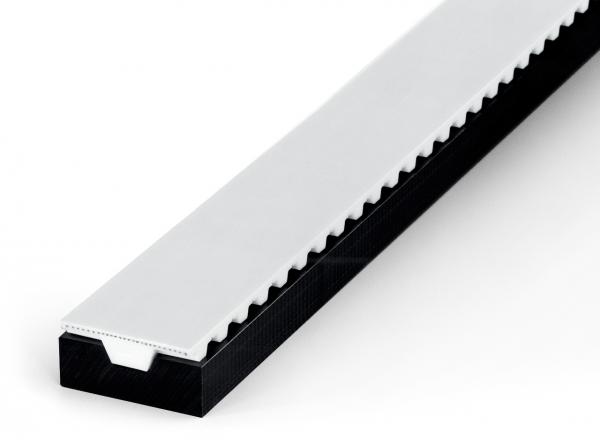

Tipo FK - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

Tipo di cinghia B H b h numero identificazione articolo CAD
profilo a S (2000 mm) 25/TK5 28 10 6 3.5 231010021
profilo a S (2000 mm) 32/TK5 35 10 6 3.5 231010022
profilo a S (2000 mm) 32/TK10* 35 12 9.5 4 231010023
profilo a S (2000 mm) 50/TK10* 55 12 9.5 4 231010024
profilo a S (2000 mm) 75/TK10 80 15 13 5 231010025
profilo a S (2000 mm) 100/TK 10 105 15 13 5 231010026
profilo a S (lunghezza fissa) 25/TK5 28 10 6 3.5 231010121
profilo a S (lunghezza fissa) 32/TK5 35 10 6 3.5 231010122
profilo a S (lunghezza fissa) 32/TK10* 35 12 9.5 4 231010123
profilo a S (lunghezza fissa) 50/TK10* 55 12 9.5 4 231010124
profilo a S (lunghezza fissa) 75/TK10 80 15 13 5 231010125
profilo a S (lunghezza fissa) 100/TK 10 105 15 13 5 231010126

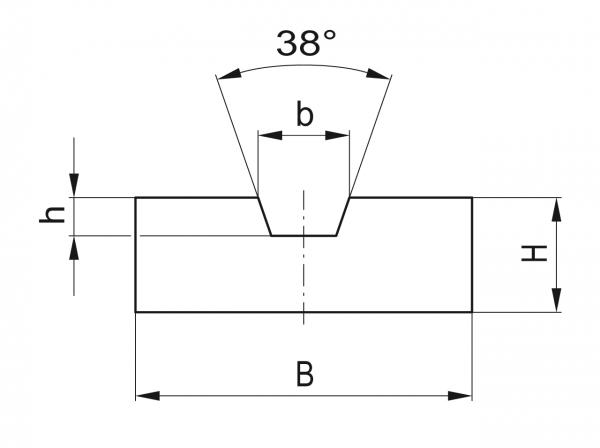

Tipo FK - Guide per cinghie - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
