Tipo U

Caratteristiche

Tolleranza sulla sezione profilo in plastica Tolleranza lunghezza

La vostra scelta

Opzione selezionata

Articles for selection:

Total articles:

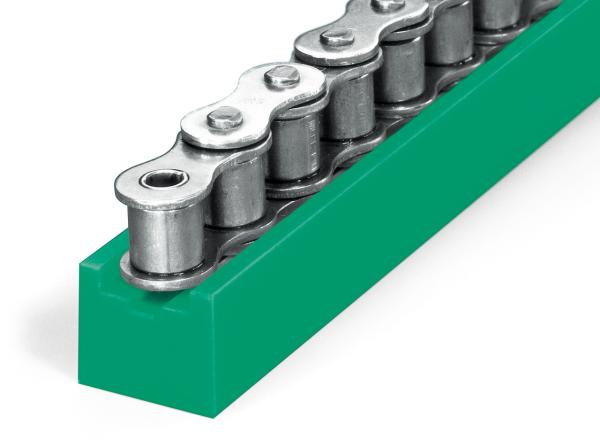

Tipo U - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Abbildung 1

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione del desktop.

Per visualizzare completamente questo settore di prodotti selezionare la visualizzazione orizzontale del tablet.

No. catena DIN 8187 Dimensioni catena in pollici B H d2 g h2 h3 numero identificazione articolo CAD
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 15 10 2.9 6.6 1.7 3.1 221150029
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 15 4.5 10 2.7 4.5 221150030
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 15 5 13.2 3.1 5.2 221150031
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 25 15 6.4 16.5 4.2 6.5 221150032
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 20 7.4 19.8 5 7.5 221150033
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 35 20 9.9 26.5 6.3 9.3 221150034
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 40 25 11.9 33.1 8.3 11.7 221150035
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 25 13.9 39.8 9.8 13.4 221150036
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 30 15.9 46.4 11.5 15.6 221150037
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 65 35 17.8 53 13.5 17.8 221150038
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 15 10 2.9 6.6 1.7 3.1 221160011
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 15 4.5 10 2.7 4.5 221160012
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 15 5 13.2 3.1 5.2 221160013
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 25 15 6.4 16.5 4.2 6.5 221160014
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 20 7.4 19.8 5 7.5 221160015
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 35 20 9.9 26.5 6.3 9.3 221160016
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 40 25 11.9 33.1 8.3 11.7 221160017
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 25 13.9 39.8 9.8 13.4 221160018
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 30 15.9 46.4 11.5 15.6 221160019
Materiale "S"® verde originale S profile (3,048mm 10 ft.) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 65 35 17.8 53 13.5 17.8 221160020
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 04C-1 (ASA/JIS 25) 1/4" x 1/8" 15 10 2.9 6.6 1.7 3.1 221150129
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 3/8" x 3/16" 20 15 4.5 10 2.7 4.5 221150130
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 1/2" x 5/16" 20 15 5 13.2 3.1 5.2 221150131
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 5/8" x 3/8" 25 15 6.4 16.5 4.2 6.5 221150132
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 3/4" x 1/2" 30 20 7.4 19.8 5 7.5 221150133
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 16A-1 (ASA/JIS 80) 1" x 5/8" 35 20 9.9 26.5 6.3 9.3 221150134
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 20A-1 (ASA/JIS 100) 1 1/4" x 3/4" 40 25 11.9 33.1 8.3 11.7 221150135
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 24A-1 (ASA/JIS 120) 1 1/2" x 1" 55 25 13.9 39.8 9.8 13.4 221150136
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 28A-1 (ASA/JIS 140) 1 3/4" x 1" 60 30 15.9 46.4 11.5 15.6 221150137
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8188 (ASA/JIS) DIN 8188 - 32A-1 (ASA/JIS 160) 2" x 1 1/4" 65 35 17.8 53 13.5 17.8 221150138
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 3/8" x 5/32" 20 15 4 9.4 2.8 4.2 221110012
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 15 4 9.4 2.8 4.2 221110013
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 15 5 10.8 2.3 3.8 221110014
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - g=12,8mm 1/2" x 1/4" 25 15 5 12.8 3.5 5 221110015
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5 12.8 3.5 5 221110017
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 6 15.4 3.6 5.2 221110016
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2 x 1/4" 20 15 5 11.8 3.2 4.7 221110018
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 25 15 6 15.4 3.6 5 221110019
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 7 17 3.9 5.7 221110020
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 33 25 10 24 8.4 10.6 221110021
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 55 25 11 28 10 12.2 221110022
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 30 16 36.6 13 16 221110023
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 65 30 17 40 16 18 221110024
Materiale "S"® verde originale profilo a S (2000 mm) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 30 20 44.6 16 20 221110025
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 3/8" x 5/32" 20 15 4 9.4 2.8 4.2 221110112
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 15 4 9.4 2.8 4.2 221110113
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 15 5 10.8 2.3 3.8 221110114
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - g=12,8mm 1/2" x 1/4" 25 15 5 12.8 3.5 5 221110115
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5 12.8 3.5 5 221110117
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 6 15.4 3.6 5.2 221110116
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 085-1 1/2 x 1/4" 20 15 5 11.8 3.2 4.7 221110118
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 25 15 6 15.4 3.6 5 221110119
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 7 17 3.9 5.7 221110120
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 33 25 10 24 8.4 10.6 221110121
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 55 25 11 28 10 12.2 221110122
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 30 16 36.6 13 16 221110123
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 65 30 17 40 16 18 221110124
Materiale "S"® verde originale profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 30 20 44.6 16 20 221110125
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 3/8" x 5/32" 20 15 4 9.4 2.8 4.2 221120012
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 15 4 9.4 2.8 4.2 221120013
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 15 5 10.8 2.3 3.8 221120014
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - g=12,8mm 1/2" x 1/4" 25 15 5 12.8 3.5 5 221120015
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5 12.8 3.5 5 221120017
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 6 15.4 3.6 5.2 221120016
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 085-1 1/2 x 1/4" 20 15 5 11.8 3.2 4.7 221120018
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 25 15 6 15.4 3.6 5 221120019
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 7 17 3.9 5.7 221120020
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 33 25 10 24 8.4 10.6 221120021
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 55 25 11 28 10 12.2 221120022
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 30 16 36.6 13 16 221120023
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 65 30 17 40 16 18 221120024
Materiale "S"® 1000 profilo a S (2000 mm) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 30 20 44.6 16 20 221120025
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 3/8" x 5/32" 20 15 4 9.4 2.8 4.2 221120112
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 06B-1 3/8" x 7/32" 20 15 4 9.4 2.8 4.2 221120113
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 083-1 1/2" x 3/16" 20 15 5 10.8 2.3 3.8 221120114
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - g=12,8mm 1/2" x 1/4" 25 15 5 12.8 3.5 5 221120115
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 08B-1 1/2" x 5/16" 25 15 5 12.8 3.5 5 221120117
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 5/8" x 1/4" 25 15 6 15.4 3.6 5.2 221120116
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 085-1 1/2 x 1/4" 20 15 5 11.8 3.2 4.7 221120118
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 10B-1 5/8" x 3/8" 25 15 6 15.4 3.6 5 221120119
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 12B-1 3/4" x 7/16" 25 20 7 17 3.9 5.7 221120120
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 16B-1 1" x 17 mm 33 25 10 24 8.4 10.6 221120121
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 20B-1 1 1/4" x 3/4" 55 25 11 28 10 12.2 221120122
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 24B-1 1 1/2" x 1" 60 30 16 36.6 13 16 221120123
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 28B-1 1 3/4" x 31 mm 65 30 17 40 16 18 221120124
Materiale "S"® 1000 profilo a S (lunghezza fissa) DIN 8187 DIN 8187 - 32B-1 2" x 31 mm 70 30 20 44.6 16 20 221120125

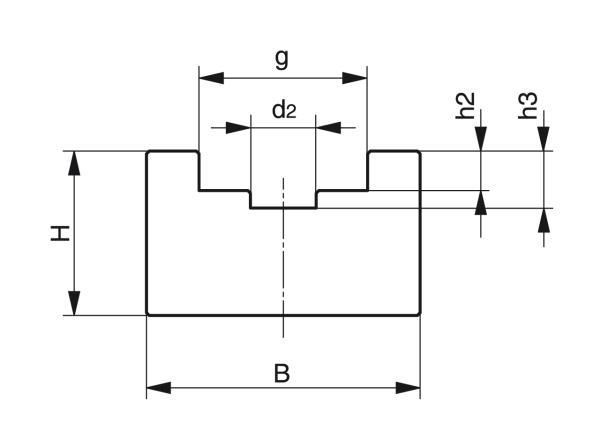

Tipo U - Guide per catene a rulli - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
