Caratteristiche
Opzione selezionata

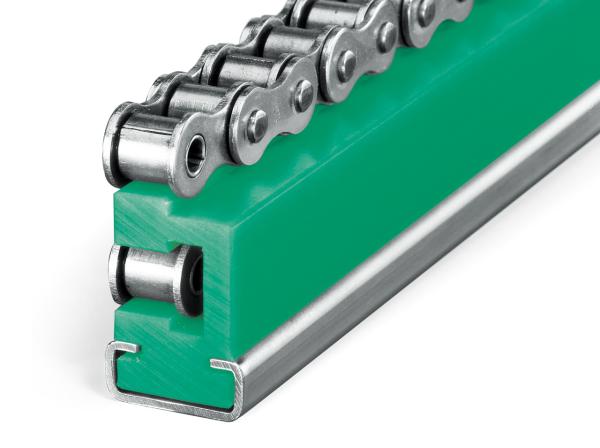

Tipo ETA, Materiale "S"® verde originale, profilo a S (2000 mm), acciaio zincato, profilo a C (2000 mm)

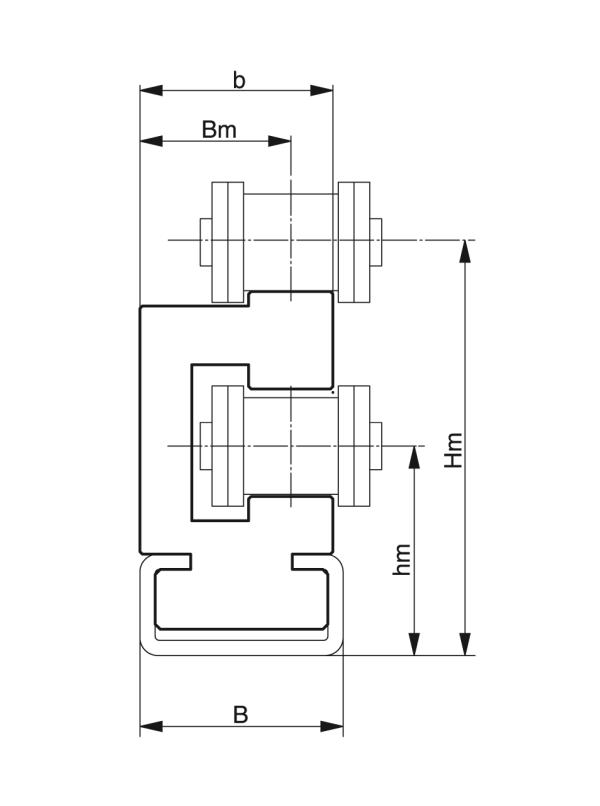

| No. catena DIN 8187 | Dimensioni catena in pollici | profilo a C | B | Hm | b | Bm | hm | numero identificazione articolo | Art.-No. Profilo a C | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 06B-1 | 3/8" x 7/32" | C3 | 20 | 30.2 | 17 | 14.5 | 17 | 221310039 | 351020003 | CADClick | |
| 08B-1 | 1/2" x 5/16" | C3 | 20 | 33.8 | 20 | 16.5 | 18 | 221310040 | 351020003 | CADClick | |
| 10B-1 | 5/8" x 3/8" | C3 | 20 | 41.1 | 20 | 15.5 | 21 | 221310041 | 351020003 | CADClick | |
| 12B-1 | 3/4" x 7/16" | C5 | 28 | 46.5 | 24 | 18.5 | 24 | 221310042 | 351020005 | CADClick | |
| 16B-1 | 1" x 17 mm | C9 | 38 | 62 | 33 | 25 | 34 | 221310043 | 351020009 | CADClick |
Downloads
- Product information (85.8 kB)
